Krajnja sklopka LSME04 IP65

Opis

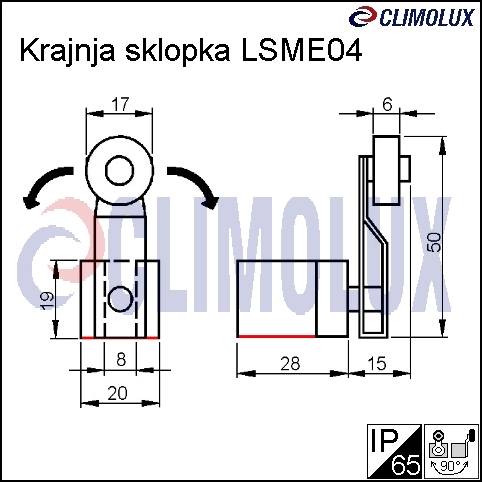

Krajnja sklopka LSME04 IP65 sa zakretnom polugom sa kotačićem
šifra artikla: 497205

Tehnički podaci:zakretna poluga sa kotačićem = 30mm ,1xNO+1xNC, 2A/230V AC-15, 0,3A/250VDC-13,IP65

 - Dvostruki kontakti                          - Masivna konstrukcija      - Plastični i aluminijskiodljevak          - Otporne na vodu iulje

 - Dvostruki opružni mehanizam          - Dugi vijek trajanja          - Lagano spajanje vodiča

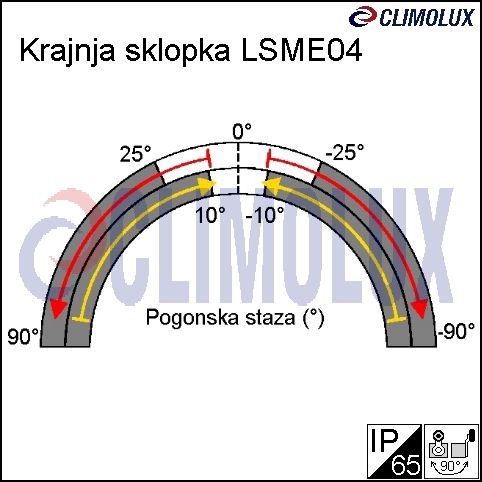

Prikazanaje i uklopna staza pozicijske sklopke, gdje strelice označavaju smjer gibanja,pojedini brojevi pomak pogonskog mehanizma u mm, a promjena boje preklapanjekontakta.

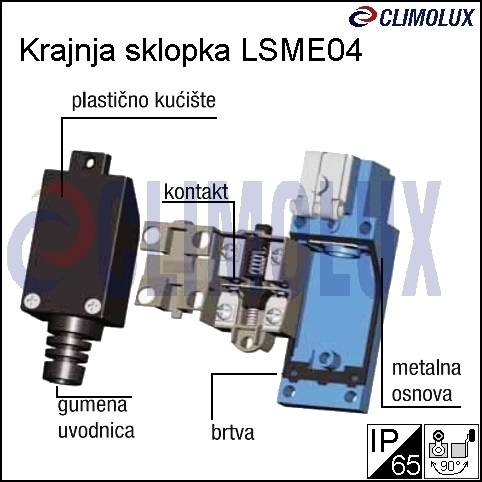

Krajnje sklopke tipa LSME izvedene su na aluminijskoj osnovi, sdvostrukim zračnim razmakom i trenutnim preklopnim kontaktom.

Namijenjene su za ugradnju. Plastični poklopac im je opremljen gumenomuvodnicom.

Pogonska glava može se zakretati za 90 stupnjeva. Položaj montaže im je proizvoljan.

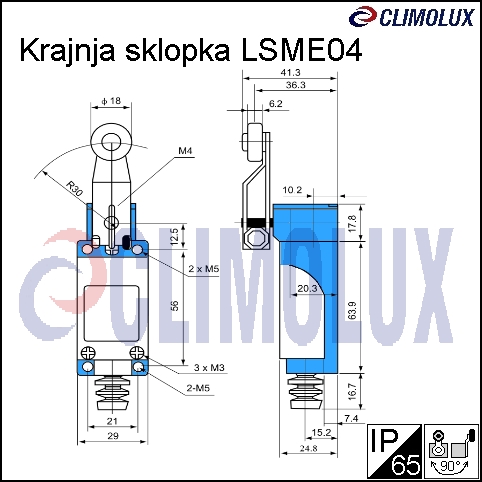

Dimenzija kućišta:    Širina : 29 mm                    Visina : 24,8 mm               Duljina : 63,9 mm

Tehnički parametri :

Napon izolacije:	250 V
Nazivna pogonska struja:	2 A (AC15, 250 V)  5 A (AC1, 250 V)  0,4 A (DC12, 115 V)
Vodići za spajanje:	Puni ili savitljivi, od bakra 0,5-1,5mm2
Mehanički vijek trajanja:	1×106 sklopnih ciklusa
Učestalost preklapanja:	max. 1800 preklapanja / sat
Temperatura okruženja:	-25 °C…+55 °C
Stupanj zaštite:	IP 65

Krajnjomili pozicijskom sklopkom upravlja neka pokretna naprava ili pokretni dio strojakada isti dostigne unaprijed određenu poziciju (npr.kraj staze).

Tadauklopni kontakti zatvaraju, isklopni kontakti otvaraju, a preklopni kontaktiotvaraju jedan i zatvaraju drugi strujni krug.

Pozicijskesklopke se izvode s najraznovrsnijim pogonskim mehanizmima (npr. s kotačićem,polugom, oprugom itd.). Kako bi udovoljile što širem području uporabe.Prikazane krajnje sklopke nudimo za ugradnju u upravljačke krugove strojeva zapreradu, pokretnih i transportnih vrpca, dizalica, liftova i skladišnihpostrojenja, itd...
